裝置特點

l  新原理，裝置利用暫態電流行波構成。

l  新算法，裝置利用現代數學工具小波變換進行信號處理。

l  新硬件，裝置采用高速數據采集系統和并行處理的多CPU系統。

l  適用范圍廣，既適用于架空線路，也適用于電纜線路；既適用于中性點不接地系統，也適用于經高阻接地和經消弧線圈接地系統。

l  模塊化設計，人機界面友好。

性能參數

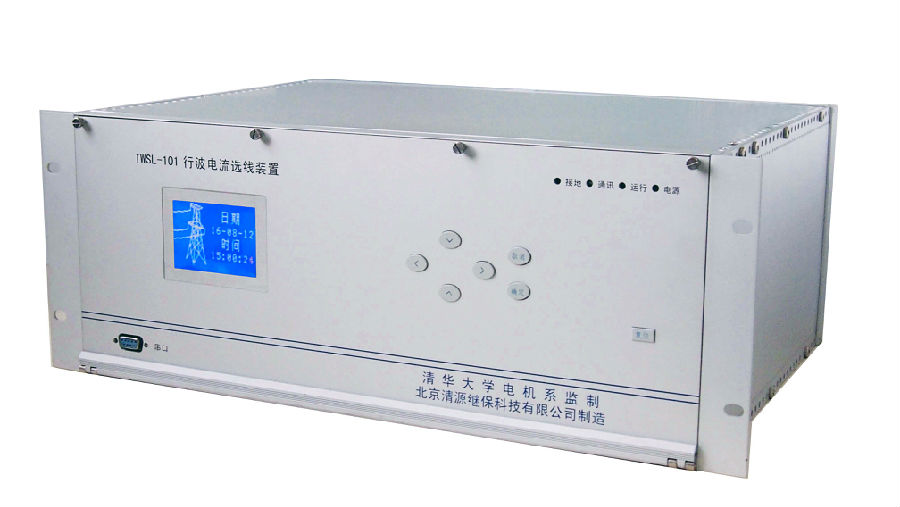

l  裝置尺寸：441mm x 322mm x 177mm，重量：8.5kg。

l  額定工作電壓：交直流220V，允許偏差-15%~+15%。

l  額定工作頻率：50Hz。

l  環境溫度：-25℃~55℃。

l  濕度：5%~95%。

l  大氣壓力：66KPA~110KPA。

l  通訊規約：采用IEC61850規約，支持103規約和CDT規約。

l  通訊接口：RS-232/485串口，以太網接口。

l  通訊波特率：19200。

l  出線數：8-24回（可擴展）。

l  母線段數：1-3段（可擴展）。

l  出線方式：電纜或者架空線路。

l  輸出觸點：最多8路，選配跳閘箱后最多60路。

l  中性點接地方式：適用于中性點不接地、消弧線圈接地和經高電阻接地系統。

l  數據采集、運算、邏輯判斷、控制輸出等速度快，精度高，抗干擾、自檢及自恢復能力強。

l  裝置基于行波原理，電流信號采樣頻率1MHz。

l  性能穩定，安全可靠?？梢匝杆贉?zhǔn)確的判別母線或出線接地。

l  對母線或出線接地故障均  可給出告警信號并顯示、保存有關信息。

l  可選配跳閘功能，可以設置延時0-999秒跳閘或不跳閘。

l  調試和維護簡單、方便。

l  配置通信接口把各種故障信息傳至后臺。

l 采用可插拔接線端子，接線可靠。

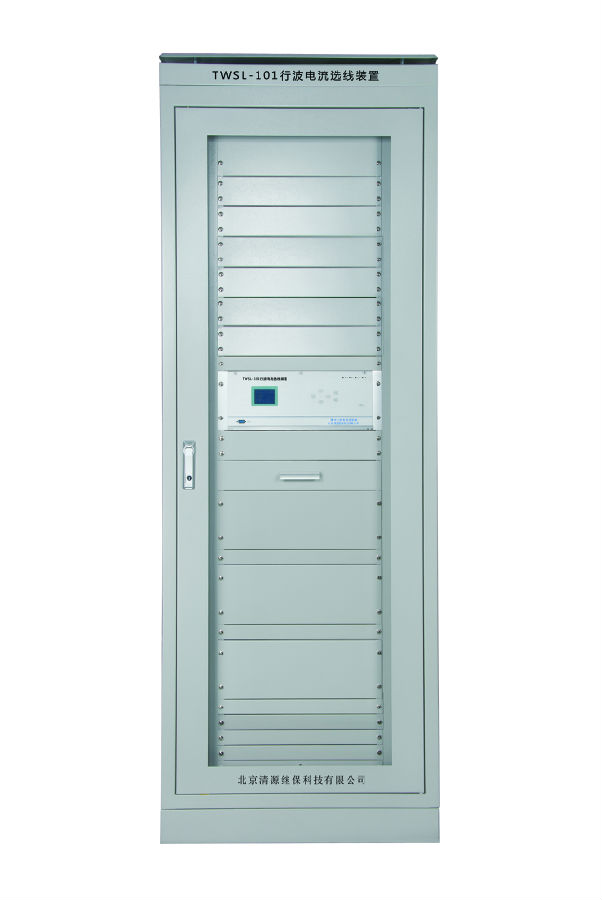

屏體選配

       屏體尺寸800*600*2260
